A vákuumos szennyvízelvezető rendszerek felép

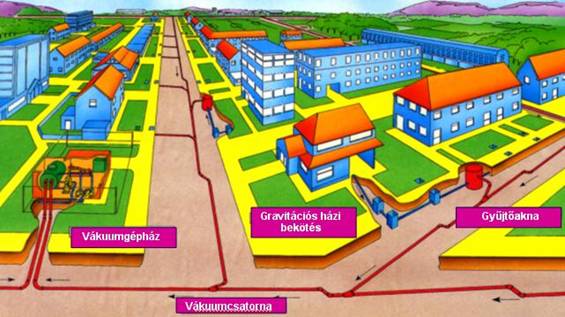

A települési rendszer négy fő eleme a vákuumgépház, a vákuumos csővezeték hálózat, gyűjtőaknák a vákuumszeleppel és a házi bekötések.


vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés

A települést behálózó teljesen zárt, kis árokmélységben fektetett hegesztett kivitelben készülő polietilén csőhálózat a teljesen automatizált vákuumgépházban lévő gyűjtőtartályhoz csatlakozik és mindig szívóhatás (vákuumszivattyúk) alatt áll. A vákuumvezetékekre csatlakoznak rá a gyűjtőaknákban lévő Iseki-Redivac vákuumszelepek.

Az egyes szennyvízkibocsátó ingatlanok (általában négy darab) kis árokmélységben fektetett gravitációs házi csatlakozóvezetékkel vannak bekötve a gyűjtőaknába.  Innen szakaszosan kerül beszívásra a szennyvíz a vákuumvezetékbe az ott lévő vákuumszelepen keresztül.

vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés

vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés

vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés

vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés


vákuumszivattyú | kompresszor | fúvó | vákuumos szennyvízelvezetés

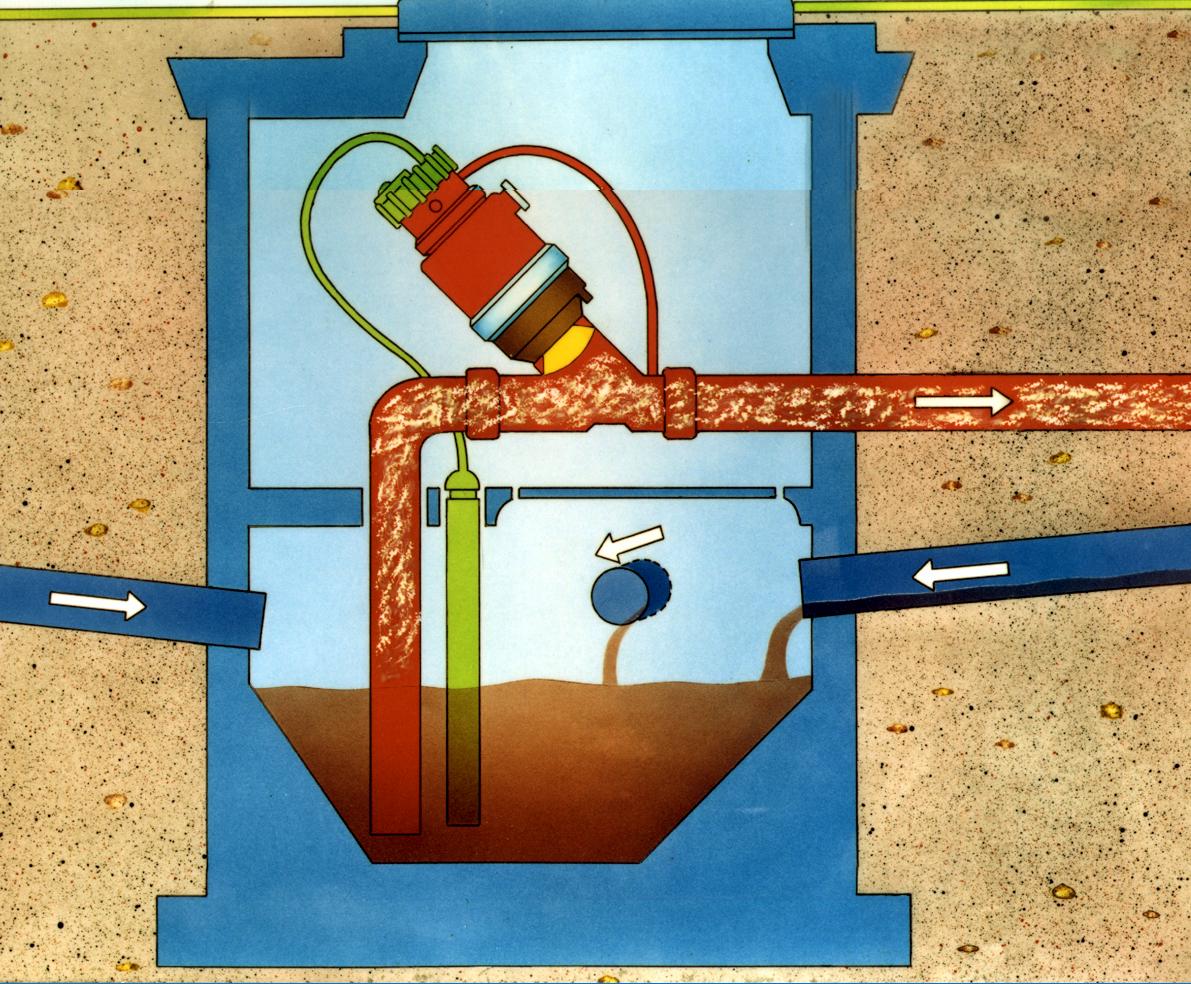

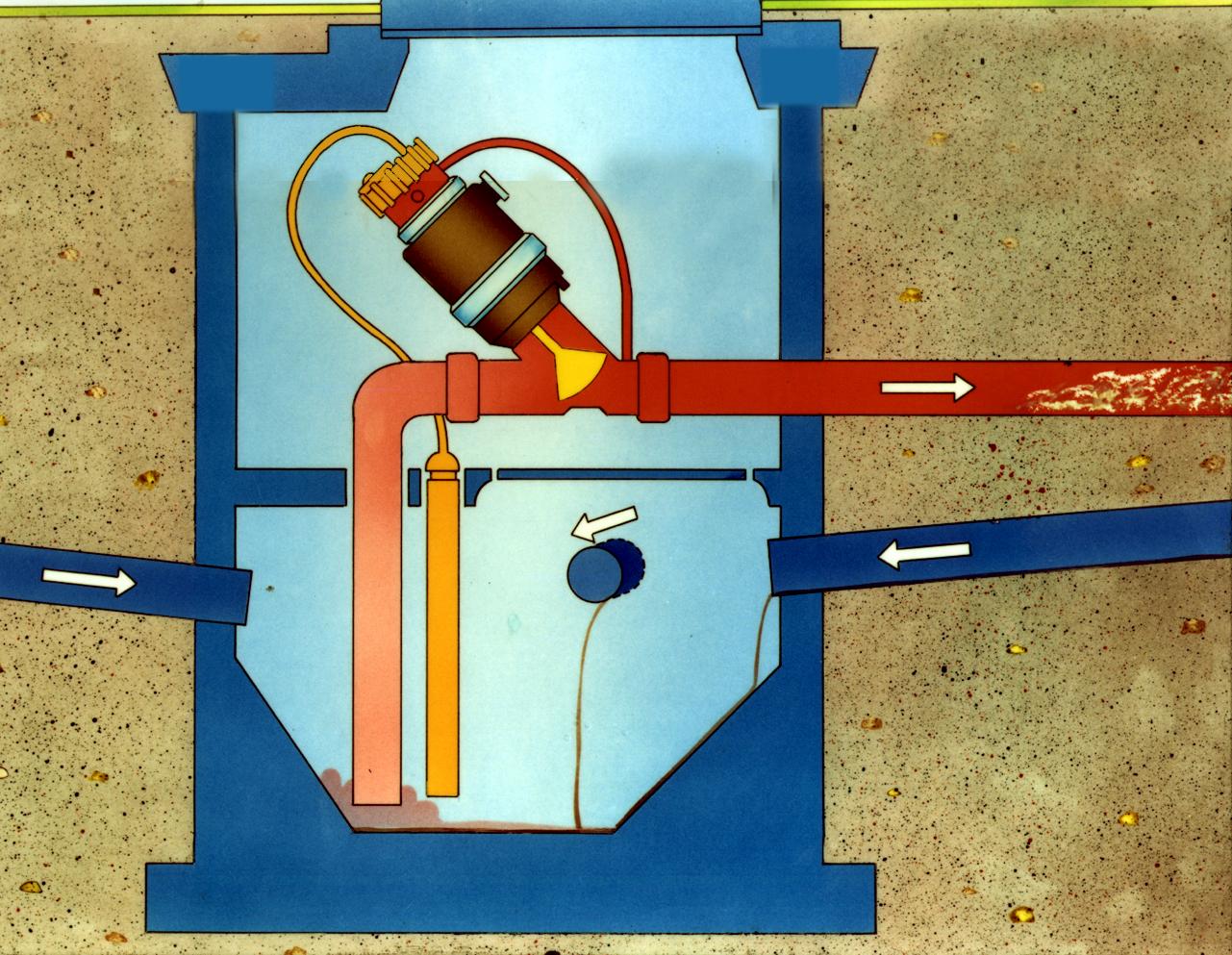

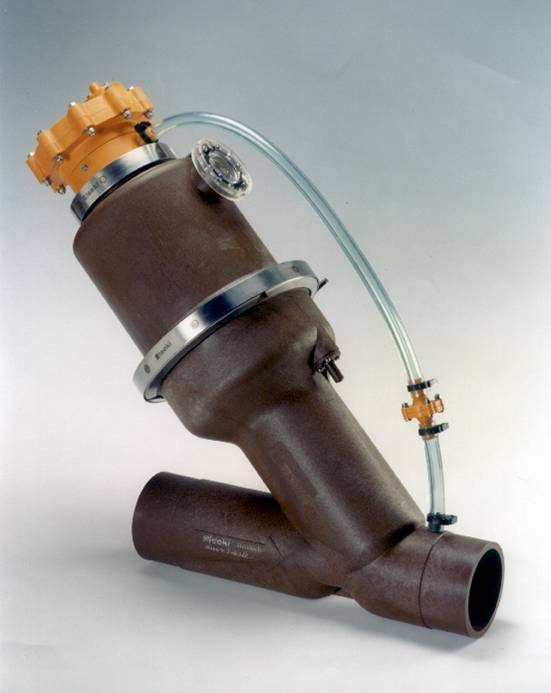

A vákuumszelep működéséhez nem kell elektromos áram!  Azt a vákuumvezetékben lévő vákuum műdödteti, és a gyűjtőaknába folyó szennyvíz szintemelkedése aktiválja. A szelep nyitásakor a kamrában normál körülmények között uralkodó l bar légköri nyomás nagy sebességgel a 0,3-0,7 bar abszolút nyomás (0,5-0,7 bar vákuum) alatt álló KPE gerincvezetékbe továbbítja a szennyvizet, ahonnan az végül a vákuumgépház gyűjtőtartályába jut. A szennyvizet innen centrifugálszivattyúk segítségével továbbítják a szennyvíztisztító telepre.
